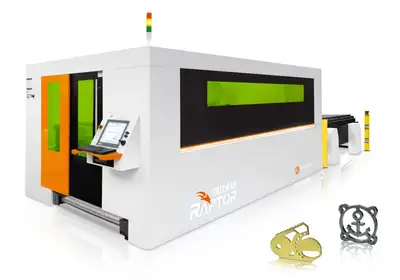

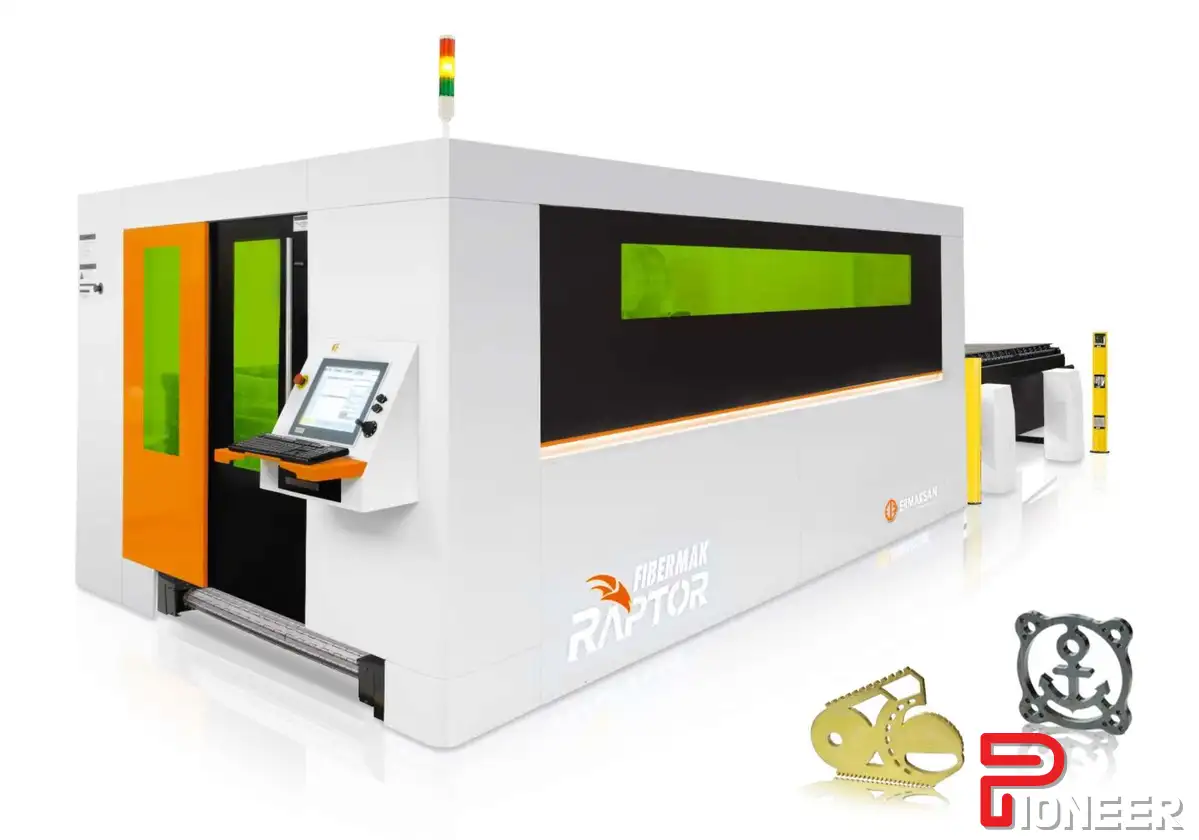

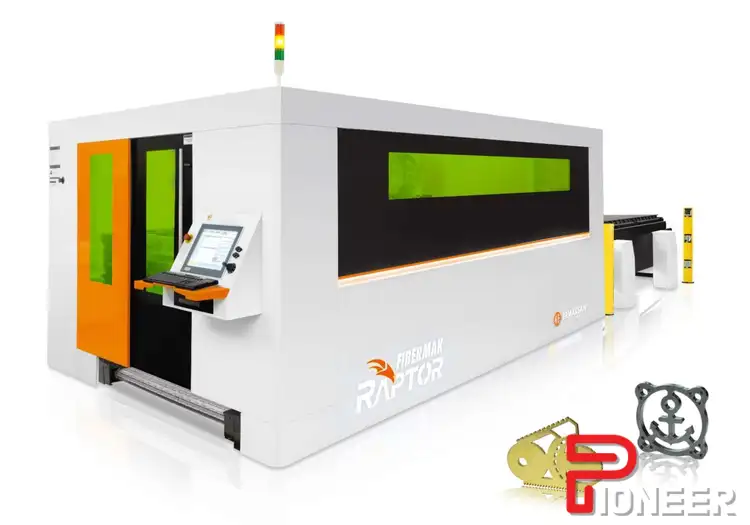

ERMAKSAN Raptor 5' x 10' 4kW YLS
Laser CuttersExplore the new ERMAKSAN FIBERMAK RAPTOR 5 x 10 4KW YLS Laser Cutter. High precision with 1.5G acceleration & dual table. Advanced features for top-notch cutting.
Wattage | 4000 w |
IPM | 1969 ipm |
X | 120" |
Y | 61" |
Z | 6" |
Control | CNC (BECKHOFF) |
Dimensions | 343X177X87 |
Weight | 20502 |
RESONATOR 4000 Watt
POWER RANGE 10-105 %
LASER BEAM QUALITY @ COLLIMATOR 2 - 2.5 mm mrad
POWER STABILITY 1 - 2 %
PULSE FREQUENCY RANGE 5 kHz
LASER WAVE LENGTH 1075 ± 5 nm
OUTPUT FIBER CORE DIAMETER 100 μm
EXCITATION Laser diod
COOLING WATER FLOW RATE 5.3 Gallon/Min
CUTTING CAPACITY (High Quality)
MILD STEEL (S235JR, S355MC) 3/4"
STAINLESS STEEL (AISI 304) 1/2”
ALUMINUM (AlMg3) 3/8”
STAINLESS STEEL (AISI 304) 1/2”
BRASS (CuZn37) 1/4"
MACHINE AXES 4-Axes [X, Y, Z, U ] 1/4"
COPPER (Cu-ETP) 1/4"
MAXIMUM WORKSHEET DIMENSIONS 118 x 59 inch
MAXIMUM BURDEN CAPACITY 1653 pounds
MACHINE AXES 4-Axes [X, Y, Z, U ]
AXIAL MOVEMENTS
X, U AXES Servo Motorized Table 120 inch
Y AXIS Servo Motorized Bridge 61 inch
Z AXIS Servo Motorized Cutting Head 6 inch
ACCELERATIONS
X, U AXES Servo Motorized Table 1.5 G
Y AXIS Servo Motorized Bridge 1.5 G
Z AXIS Servo Motorized Cutting Head 2.5 G
MAXIMUM AXES VELOCITIES [2756 (simultaneous) (X, Y single axis velocity
1969 Inch/min) ] IPM
POSITIONING ACCURACY ± 0,004 inch
REPETITION ACCURACY ± 0,002 inch
TABLE Automatic (Single Palette)
ASSIST GAS
Assist sensor 1 Oxygen 0,5-6 Bar
Assist sensor 2 Nitrojen 0,5-25 Bar
Assist sensor 3 Dry Air 0,5-25 Bar
CUTTING HEAD Precitec Light Cutter
CNC BECKHOFF CP 2215
CAD/CAM Software LANTEK EXPERT CUT
NETWORK CONNECTION Ethernet
OPERATION VIA PANEL 15-inch display 1024 x 768, alphanumeric keyboard, PLC keys
on the sides, touch screen keyboard
AVARAGE POWER CONSUMPTION 26.8 HP
MACHINE DIMENSIONS ( L x W x H ) 343 X 177 X 87 inch
MACHINE WEIGHT 20502 pounds
Attached is the Spec Sheet in the template.
1,5 G ACCELERATION
IPG RESENATOR
IPG CHILLER
PRECITEC LIGHT CUTTER AUTO

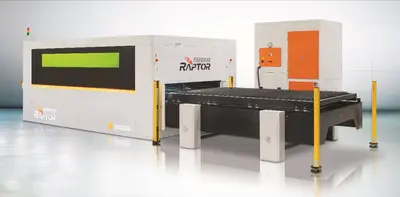

DUAL TABLE
CONVEYOR
GAS AND DUST FILTER
BECKHOFF CNC CONTROL
LIGHT BODY GUARD
AUTO – NOZZLE CLEANING and HEIGHT CALIBRATION
LANTEK or METALIX SOFTWARE
RAPTOR BODY DESIGN
