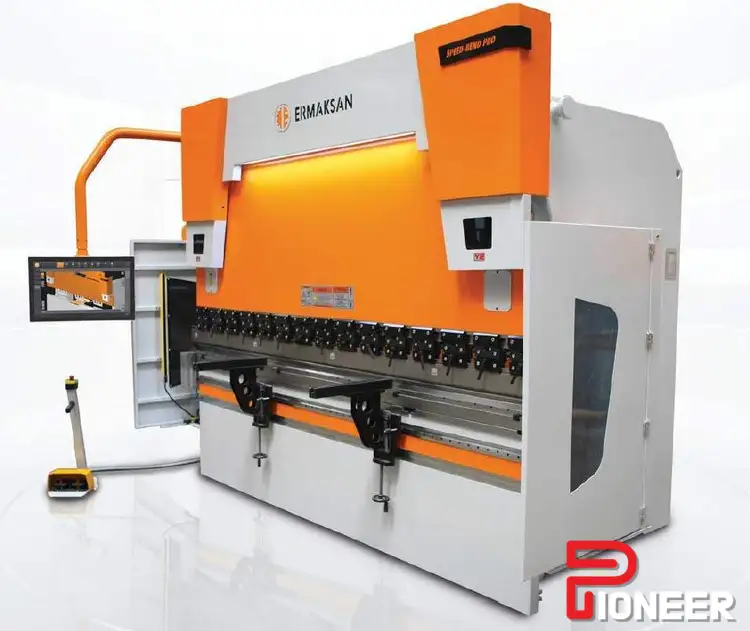

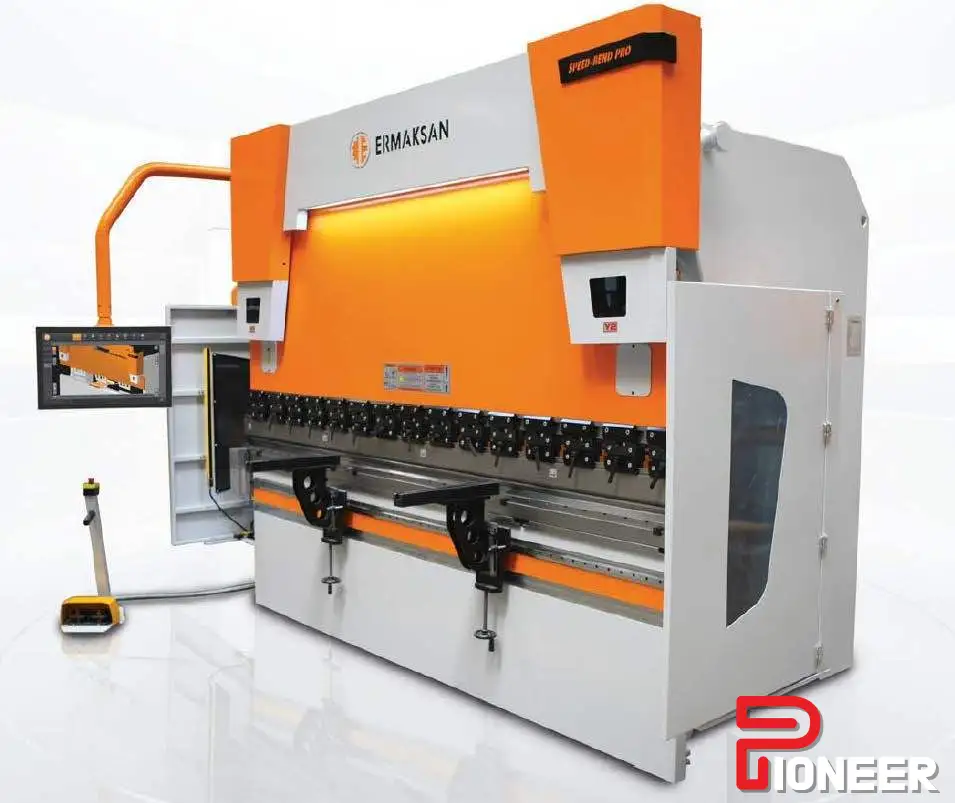

SPEED BEND 6100 x 220 ( 20ft x 242ustons )
Press BrakesTonnage | 242 T |
# Axis | 6 |
Control | CNC (Delem 66-T CNC Touch Control) |
Dimensions | 305.12 x 88.98 x118.11 |
Weight | 54720.912 |
BENDING LENGTH ( A ) 240.16 "
MAX. POWER 242 US Tons
MAX.BENDING CAPACITY (59738 psi) 0.24 " V= 3.1 "
MAX.BENDING CAPACITY (73974 psi) 0.24 " V= 3.1 "
MAX.BENDING CAPACITY (81087 psi) 0.20 " V= 3.1 "
MAX.BENDING CAPACITY (89622 psi) 0.20 " V= 3.1 "
MAX.BENDING CAPACITY (99580 psi) 0.20 " V= 3.1 "
AXIS NUMBER OF MACHINE Y1,Y2,X,R,Z1,Z2 -
FREE DOWN SPEED 5.12 in/s
BENDING SPEED 0.43 in/s
RETURN BACK SPEED 4.92 in/s
STROKE ( C ) ( Y1 , Y2 ) 10.83 "
BACK GAUGE STROKE ( X AXIS ) 31.50 "
BACK GAUGE STROKE ( R AXIS ) 9.84 "
DISTANCE BETWEEN HOUSING ( B ) 200.79 -
CROWNING MOTORIZED -
THROAT DEPTH ( E ) 16.14 "
TABLE HEIGHT ( F ) 43.31 "
TABLE WIDTH ( G ) 7.09 "
DAYLIGHT ( D ) 21.65 "
PLANT VOLTAGE 380 V
IP 54 -
MAIN MOTOR 25 HP
BACK GAUGE MOTORS (X , R,Z1,Z2) 2.4+4.78+2x1.27 Nm
PLANT TEMPERATURE 0-50 ÂșC
MAX. NOISE 70 dB
OIL CAPACITY 79.26 US Gallons
MAX. PRESSURE 4123.8 psi
MACHINE LENGTH ( L ) 305.12 "
MACHINE WIDTH ( W ) 88.98 "
MACHINE HEIGHT ( H ) 118.11 "
WEIGHT 54720.912 lbs
Spec Sheet is attached in PDF
Y1 Y2 X R Z1 Z2 6 axis machine
X R Z1 Z2 4 axis servo back gauge
Delem 66 T cnc controller
CNC Crowning
Laser Safe front safety
Back light barrier
Front support arm
Side door with switches
